Analisis teknikal seni bina dalaman penyongsang suria komersial, topologi dwi-peringkat,-kecekapan MPPT voltan tinggi dan dinamik terma.

Kesesakan Terma dan Elektrik dalam Penukaran Kuasa PV Komersial

Pemasangan solar komersial menghadapi kemerosotan hasil yang berterusan disebabkan oleh penurunan haba, ketidakpadanan rentetan di bawah sinaran berubah-ubah dan kehilangan pensuisan yang tinggi pada suhu tinggi. Kegagalan komponen dalam peringkat penukaran AC-DC menyumbang lebih 40% daripada panggilan penyelenggaraan medan tidak berjadual dalam projek utiliti dan komersial-dan-perindustrian (C&I).

Panduan ini menganalisis seni bina tahap-papan dalaman, dinamik pelesapan terma dan penyepaduan penjejak MPPT bagi penyongsang rentetan{1}}tinggi. Ia menyediakan jurutera EPC dan pakar perolehan kriteria teknikal yang sukar untuk menilai kebolehpercayaan peringkat kuasa, menurunkan Kos Tenaga Berperingkat (LCOE) sistem dan mengesahkan jaminan kualiti tahap-komponen.

Analisis Teknikal: Papan-Senibina Peringkat dan Mekanisme Teras

Topologi Frekuensi Dwi-Peringkat Tinggi-

Penyongsang rentetan berkecekapan tinggi-tinggi menggunakan seni bina penukaran kuasa dua-peringkat. Skala peringkat rangsangan DC-DC memvariasikan voltan rentetan sehingga bas DC-voltan tinggi yang stabil (600V–900V), yang menyuapkan peringkat penyongsang AC-DC.

· Semikonduktor Kuasa: Menggantikan IGBT warisan dengan MOSFET Silicon Carbide (SiC) diskret mengurangkan kerugian pemulihan terbalik sehingga 73%. Semikonduktor SiC membolehkan frekuensi pensuisan melebihi 50 kHz, membenarkan penggunaan induktor dan kapasitor filem yang lebih kecil tanpa meningkatkan jumlah herotan harmonik (THD).

· 3-Topologi Fasa Neutral Point Clamped (NPC): Topologi NPC berbilang peringkat mengurangkan tekanan voltan merentas suis kuasa (VDC/2 setiap peranti), meminimumkan degradasi dV/dt pada ikatan grid tanpa transformer dan mencapai kecekapan penukaran puncak sebanyak 98.6%.

Integrasi-Voltan Tinggi MPPT dengan Tetingkap Penjejakan Lebar

Seni bina dua-peringkat menampilkan litar pengesanan titik kuasa maksimum dinamik (MPPT) yang dipacu oleh pemproses isyarat digital (DSP) 32-bit:

Julat Operasi MPPT yang luas: Tetingkap penjejakan menjangkau 200V hingga 1000V membolehkan penuaian awal-pagi dan lewat-petang, memanjangkan tetingkap penjanaan tenaga harian selama 45 hingga 90 minit.

Penghalaan Dwi/Berbilang-MPPT: Dwi-penjejakan MPPT mengasingkan kehilangan teduhan separa merentas rentetan modul yang tidak sepadan. Penderiaan semasa melalui-penderia kesan Hall gelung tertutup menyuapkan-voltan masa/metrik semasa sebenar ke dalam-perturb berkelajuan tinggi-dan-algoritma (P&O) yang beroperasi pada kadar pensampelan 100 Hz.

Seni Bina Terma & Perlindungan Bertetulang

Pembentukan haba dalam semikonduktor kuasa menggandakan kadar kegagalan dalaman untuk setiap kenaikan 10 darjah dalam suhu simpang ($Tj$).

Haba Aluminium Anod{0}}Penyemperitan Sinki:Suis kuasa utama dipasang terus ke-penyedap panas aluminium palsu yang menampilkan geometri sirip-pin yang memaksimumkan luas permukaan sebanyak 40% berbanding sirip tersemperit standard.

Pengasingan Petak Termeterai:Reka letak dalaman mengasingkan elektronik kuasa (komponen penjanaan haba-seperti induktor dan modul jambatan) daripada elektronik kawalan sensitif (DSP, pemacu get, papan komunikasi). Elektronik kuasa berada dalam ruang tertutup IP66 yang disejukkan melalui udara paksa, mengasingkan PCB utama daripada pengumpulan habuk dan udara ambien yang menghakis.

Perlindungan lonjakan:Varistor oksida logam (MOV) Jenis II (atau pilihan Jenis I+II) melindungi kedua-dua terminal DC dan AC daripada lonjakan sementara-akibat kilat.

Piawaian Industri dan Kesan ROI Kewangan

Perbandingan Spesifikasi Struktur: Penyongsang Gred Standard lwn.{1}}Perindustrian

Analisis Kewangan: LCOE dan Pengoptimuman Hasil

Untuk sistem atas bumbung komersial 1MW yang beroperasi sepanjang kitaran hayat 25 tahun:

Perbezaan Hasil Kecekapan: Peningkatan 0.8% dalam kecekapan penukaran menghasilkan kira-kira 12,800 kWj penjanaan tahunan tambahan bagi setiap MW yang dipasang.

Pencegahan Penurunan Terma: Mencegah penurunan antara 40 darjah dan 50 darjah memulihkan sehingga 4% daripada keluaran tenaga yang hilang semasa bulan-bulan sinaran musim panas puncak.

Kesan LCOE: Peningkatan hasil gabungan dan pengurangan kitaran penggantian komponen mengurangkan keseluruhan LCOE sebanyak $0.004/kWj kepada $0.007/kWj, memulihkan premium perkakasan awal dalam tempoh 18 bulan operasi.

Penyepaduan Sistem dan Protokol Kawalan Kualiti

Proses pembuatan kami tertakluk kepada semua unit penukaran kuasa kepada saluran paip kawalan kualiti berbilang fasa:

Untuk menyepadukan projek komersil yang lengkap,-platform rentetan kapasiti tinggi kami berfungsi bersama-sama baki khusus-perkakasan-sistem, termasuk-aset teragih kapasiti yang lebih rendah seperti kami10 kW Pada-Penyongsang Gridmodel untuk sub-komersial tatasusunan yang lebih kecil.

Piawaian Pematuhan

Keselamatan & Sambungan Grid: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Piawaian EMC: EN 61000-6-2, EN 61000-6-4.

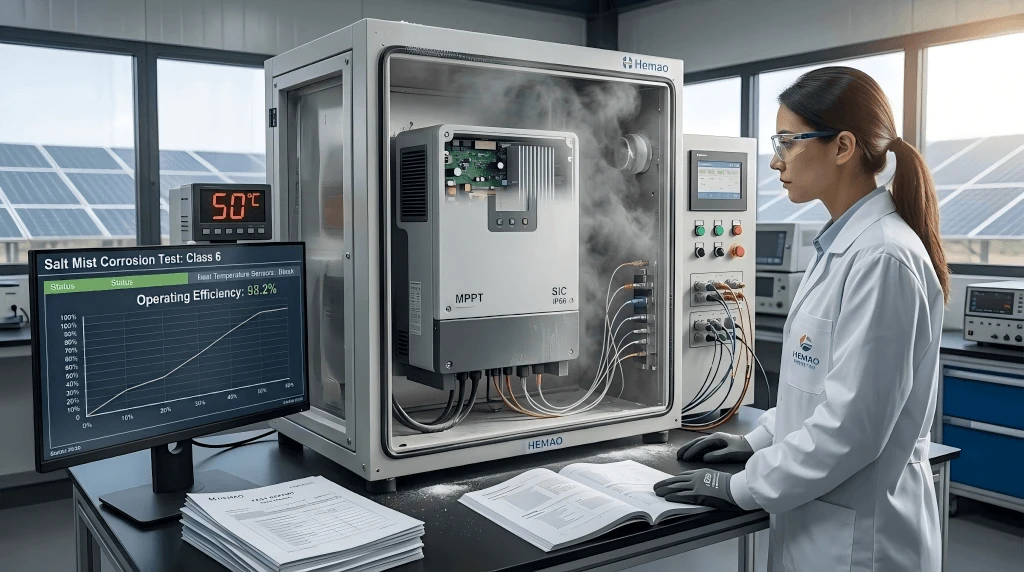

Ketahanan Alam Sekitar: IEC 60068-2-52 (Kelas Kakisan Kabus Garam 6), perlindungan kemasukan habuk dan air IP66.

Soalan Lazim

S: Bagaimanakah seni bina penyejukan dwi-ruang menghalang kegagalan komponen dalam-pemasangan tinggi garam atau pantai yang lembap?

J: Reka bentuk dwi-ruang mengasingkan PCB kawalan utama daripada zon pelesapan terma kuasa tinggi-tinggi. Komponen haba-tinggi (peraruh dan penyejuk haba) ditempatkan dalam saluran aliran udara luaran bertaraf IP66, membenarkan udara ambien paksa menyejukkan permukaan sirip. Litar kawalan sensitif, pemacu pintu dan kapasitor ditempatkan dalam kepungan IP66 yang berasingan dan tertutup yang diisi dengan nitrogen kering atau dimeterai terhadap pertukaran udara ambien, menghapuskan-kondensasi kabus garam dan pemendapan habuk konduktif pada surih voltan-tinggi.

S: Apakah protokol perlindungan pembungkusan dan transit yang dilaksanakan untuk mengelakkan keretakan-mikro dalam pemasangan PCB dalaman semasa eksport pukal?

J: Penyongsang dibungkus dalam peti kayu-yang patuh ISPM 15-yang dipanaskan-dilapik dengan-kejutan polietilena dikembangkan (EPE) berketumpatan tinggi-buih tebatan yang disesuaikan dengan dimensi casis. Semua komponen berat dalaman-seperti induktor magnetik dan kapasitor utama-dilabuhkan pada rangka casis utama menggunakan kurungan mekanikal struktur dan bukannya bergantung semata-mata pada pengekalan sambungan pateri. Penghantaran termasuk sekali-penggunaan 3D condong-dan penderia kesan untuk menjejaki muatan transit.

S: Apakah parameter teknikal dan garis masa penghantaran untuk perisian tegar tersuai atau pengubahsuaian OEM perkakasan?

J: Penyesuaian tahap-perisian tegar (mengubah suai peta daftar MODBUS RTU/TCP, melaraskan melebihi-ambang perjalanan voltan atau menyepadukan profil sokongan-grid tersuai) membawa kitaran pengesahan selama 14 hari perniagaan. Pengubahsuaian peringkat-perkakasan (salutan penutup tersuai, konfigurasi penyambung DC diubah suai atau geometri sinki-panas tersuai) mengikut garis masa pembangunan 6 hingga 10 minggu, termasuk pemodelan terma penuh, pengeluaran prototaip dan ujian penerimaan kilang (FAT).

Hubungi pasukan kejuruteraan kami untuk susun atur sistem PV 5kW tersuai dan sebut harga BOM terperinci dalam masa 48 jam.
