Penyepaduan Grid-Mikro: Penyongsang Hibrid lwn. Penjana Diesel
Analisis teknikal perbandingan penyongsang hibrid komersial berbanding penjana diesel untuk penyepaduan grid-mikro, memfokuskan pada LCOE, pemindahan beban dan ROI.
Kesesakan Ekonomi dan Teknikal bagi Grid-Mikro Bergantung-Diesel
Pengendali komersil dan perindustrian (C&I) di luar-grid atau kawasan grid- lemah menghadapi peningkatan perbelanjaan operasi (OpEx) didorong oleh pergantungan pada penjana diesel. Logistik bahan api, harga minyak yang turun naik dan selang penyelenggaraan yang kerap mendorong Kos Tenaga (LCOE) setempat melebihi $0.35/kWj dalam operasi jauh. Tambahan pula, penjana mekanikal bergelut dengan pemprofilan beban dinamik, berjalan pada faktor beban rendah (<30%) during off-peak hours, which causes wet stacking, incomplete fuel combustion, and accelerated engine wear.
Mengintegrasikan-penyongsang hibrid berkapasiti tinggi ke dalam grid mikro-yang sedia ada atau hijau pada asasnya mengubah penghantaran tenaga. Dengan menggantikan atau menghibridkan genset diesel dengan seni bina storan-tambah-solar, kemudahan industri mengurangkan penggunaan bahan api, menstabilkan voltan dan kekerapan serta menjamin kesinambungan kuasa. Panduan ini menguraikan elektro-dinamik teknikal, pulangan kewangan dan strategi penyepaduan sistem untuk pasukan kejuruteraan dan pegawai perolehan.
Senibina Teras dan Mekanisme Penukaran Kuasa, Topologi, dan Seni Bina Terma
Penyongsang hibrid komersial moden (cth, tiga-unit 50kW hingga 125kW) menggunakan peringkat kuasa MOSFET silikon karbida (SiC) dengan topologi berbilang-titik neutral pengapit (NPC). Seni bina ini mencapai kecekapan penukaran puncak melebihi 98.2% sambil mengurangkan jumlah herotan harmonik (THD) kepada<2% under linear loads. Passive and active forced-air cooling channels isolated via IP65/IP66 sealed compartments prevent aluminum heat-sink contamination from conductive dust or salt spray in coastal deployments.
Penjimatan Bahan Api dan Pengurangan Masa Jalan Penjana
Genset diesel tradisional menggunakan lebih kurang 0.3 liter bahan api setiap kWj yang dijana pada beban optimum (75-80%). Apabila beroperasi di luar puncak, kecekapan bahan api merosot secara mendadak. Penyongsang hibrid membetulkannya melalui pengurusan penjana dinamik:
Sifar-Penindasan Beban: Penyongsang hibrid bertindak sebagai sumber voltan utama. Penjana diesel kekal di luar talian semasa permintaan rendah-hingga-sederhana, dikuasakan sepenuhnya oleh PV dan sistem storan tenaga (ESS).
Pencukuran Genset Peak: Semasa kenaikan-permintaan tinggi, penyongsang mengeluarkan tenaga secara serentak daripada bank bateri untuk membekalkan beban puncak, menghalang penjana daripada beroperasi dalam tidak cekap, haus tinggi,-tinggi, melebihi-zon berkadar.
Auto-Kawalan Sentuhan Kering: Protokol komunikasi BMS/EMS bersepadu mencetuskan isyarat hubungan-kering untuk memulakan atau menghentikan penjana berdasarkan{1}}keadaan-ambang pengecasan (SOC) (cth, autostart pada 15% SOC, penutupan pada 80% SOC).

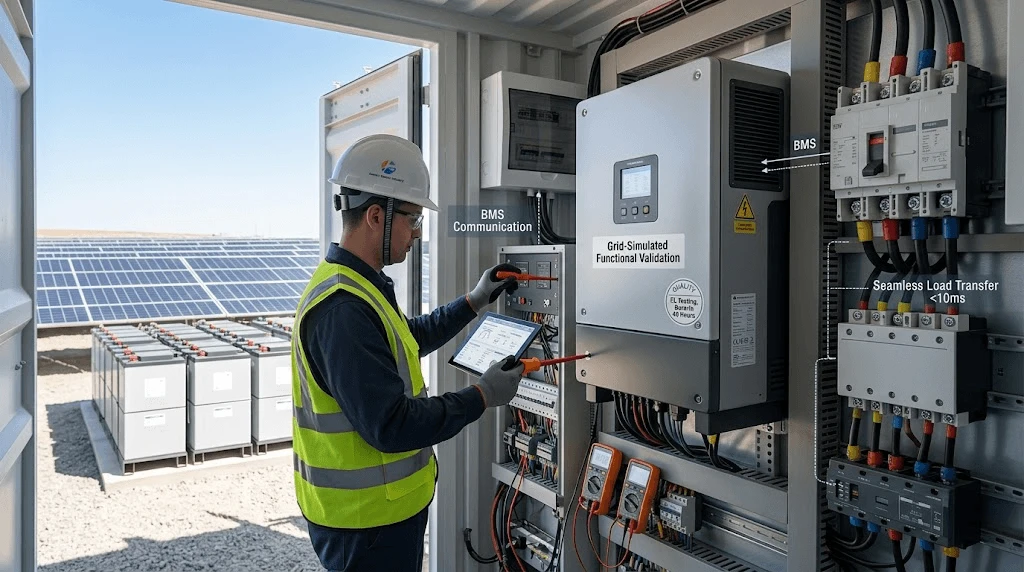

Pemindahan Beban Lancar dan Kualiti Kuasa Bersih
Suis pemindahan mekanikal (ATS) memerlukan 100ms hingga 500ms untuk bertukar daripada sumber grid kepada penjana, menyebabkan gangguan beban kritikal, tetapan semula pelayan dan peralatan industri tersandung. Penyongsang hibrid lanjutan menggunakan suis pemindahan statik bersepadu (STS) melaksanakan peralihan sumber dalam masa kurang dari 10 milisaat.
Piawaian Industri dan Analisis ROI Kewangan
Perbandingan Teknikal: Penyongsang Hibrid vs Penjana Diesel
|
Metrik Prestasi |
Penyongsang Hibrid Komersial + ESS |
Penjana Diesel Perindustrian |
|
Perbelanjaan Modal (CapEx) |
Kos sistem permulaan yang lebih tinggi |
Kos peralatan permulaan yang lebih rendah |
|
Perbelanjaan Mengurus (OpEx) |
Minimum (tenaga bersih PV + penyelenggaraan yang rendah) |
Tinggi (bahan api berterusan, minyak, penapis, baik pulih) |
|
Kos Tenaga Diratakan (LCOE) |
$0.06 – $0.11 / kWj (kitaran hayat 25 tahun) |
$0.30 – $0.55 / kWj (boleh ubah mengikut pengangkutan bahan api) |
|
Masa Tindak Balas (Potong Kuasa) |
< 10 milliseconds (UPS Grade) |
10 hingga 30 saat (auto mekanikal-mula) |
|
Selang Penyelenggaraan |
Pemeriksaan visual & pembersihan penapis tahunan |
Setiap 250–500 waktu operasi |
|
Jangka Hayat Operasi |
10–15 Tahun (Penyongsang) / 25 Tahun (PV) |
12,000–20,000 Waktu Berjalan |
|
Kebolehskalaan Selari |
Sehingga 10+ unit (Tindan Selari) |
Panel penyegerakan kompleks diperlukan |
LCOE dan Ekonomi Bayar Balik
Untuk beban industri 500kW standard yang beroperasi 12 jam setiap hari dalam persekitaran-luar grid:
Diesel-Sahaja Garis Dasar: Menggunakan ~450,000 liter diesel setiap tahun. Pada $1.10/liter, kos bahan api tahunan bersamaan $495,000, tidak termasuk kos baik pulih enjin setiap 3 tahun.
Seni Bina PV Hibrid: Mengintegrasikan tatasusunan PV 500kW, sistem penyongsang hibrid komersial 250kW, dan bank bateri LFP 1MWh mengimbangi sehingga 75% daripada jam operasi penjana. Penggunaan bahan api tahunan menurun kepada ~112,500 liter.
Kesan Kewangan Bersih: Penjimatan operasi tahunan melebihi $370,000. Bayaran balik projek untuk-pembaharuan storan solar biasanya dicapai dalam tempoh 2.4 hingga 3.2 tahun, dengan kadar pulangan dalaman (IRR) melebihi 28%.
Integrasi Sistem dan Kejuruteraan Keserasian
Untuk memaksimumkan pemprosesan grid-mikro, penyongsang hibrid komersial mesti saling beroperasi dengan lancar merentas keseluruhan imbangan sistem (BOS).
Keserasian Tatasusunan PV: Julat voltan masukan DC tinggi (sehingga 1000V) membenarkan konfigurasi rentetan yang lebih panjang, meminimumkan keperluan kotak penggabung dan kabel kehilangan tembaga. Penjejak berbilang-MPPT bersepadu mengasingkan kehilangan teduhan pada tatasusunan atas bumbung komersial yang kompleks.
Antara Muka Storan: Antara muka protokol RS485/CANbus asli secara langsung dengan Sistem Pengurusan Bateri (BMS) Tahap-1 litium besi fosfat (LiFePO4). Telemetri masa-sebenar mengawal kadar cas/nyahcas berdasarkan suhu sel,-keadaan kesihatan (SOH) dan SOC.
Susunan Selari Modular: Untuk mengembangkan jejak komersil, unit menyokong seni bina komunikasi-induk, membolehkan sehingga 10 penyongsang disusun secara selari. Reka bentuk ini membolehkan penskalaan lancar daripada 50kW kepada lebih 1MW keluaran AC tanpa memerlukan pengawal mikrogrid luaran. Untuk segmen komersial berkapasiti lebih rendah atau reka bentuk tapak modular, unit juga boleh disepadukan secara langsung bersama produk-kecekapan tinggi piawai seperti kamiPenyongsang Hibrid 8kW/6kWsiri.
Kawalan Kualiti dan Piawaian Pematuhan Global
Infrastruktur tenaga komersial memerlukan protokol ujian yang ketat untuk menahan persekitaran penggunaan yang keras dan melepasi-sambungan grid utiliti.
Pematuhan Pensijilan Antarabangsa
Sambungan Grid & Keselamatan: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, TOR Erzeuger, EN 50549-1.
Keserasian Elektromagnet (EMC): EN 61000-6-1, EN 61000-6-3.
Ketahanan Alam Sekitar: IEC 60068-2 (Ujian Kelas 6 Kakisan Kabus Garam untuk keadaan marin/pantai, penarafan perlindungan kemasukan IP65/IP66).
Soalan Lazim
Bagaimanakah penyongsang hibrid mengekalkan kestabilan kuasa dalam-persekitaran-suhu tinggi (cth, penempatan Timur Tengah/Sub-Sahara)?
Penyongsang hibrid komersial menggunakan algoritma penurunan terma pintar yang dipasangkan dengan zon penyejukan dalaman dan luaran yang bebas. Pada suhu ambien sehingga 45 darjah , unit memberikan output kuasa AC nominal penuh tanpa pengurangan kuasa. Melebihi 45 darjah, penderia haba melaraskan kitaran tugas peringkat kuasa secara dinamik, menggunakan pengekstrakan haba udara-paksa aktif untuk mengelakkan komponen melebihi-suhu tersandung sambil mengekalkan sehingga 80% keupayaan output berterusan sehingga 60 darjah .
Apakah standard pembungkusan dan pengendalian untuk penghantaran pukal penyongsang hibrid berkapasiti tinggi-?
Penyongsang dihantar dalam peti kayu bertetulang,-pengangkutan-panas ISPM 15-laut{3}}dengan kejutan dalaman-pembingkaian buih EPE serapan. Pembungkusan luar termasuk-kelembapan tugas berat-beg penghalang yang mengandungi pek pengering gel silika{8}}gred industri. Penghantaran dilengkapi dengan-penunjuk kecondongan dan kesan sekali guna (cth, ShockWatch) untuk mengesahkan integriti struktur sepanjang logistik dan pengendalian.
Apakah masa utama dan skop biasa untuk pengubahsuaian perkakasan dan perisian tegar OEM/ODM tersuai?
Pelarasan perisian tegar standard (protokol komunikasi bas BMS CAN tersuai, grid-profil pematuhan kod atau -logik pencetus kenalan kering yang diubah suai) memerlukan kitaran pengesahan 2-hingga-3 minggu. Penyesuaian OEM perkakasan yang komprehensif-seperti kejuruteraan kepungan berjenama, penarafan IP yang diubah, penempatan terminal AC/DC tersuai atau pemetaan voltan MPPT yang ditempah khas-membawa pembangunan kejuruteraan dan garis masa pengesahan sampel selama 8 hingga 12 minggu, disokong oleh ujian penerimaan kilang (FAT) penuh IEC.
